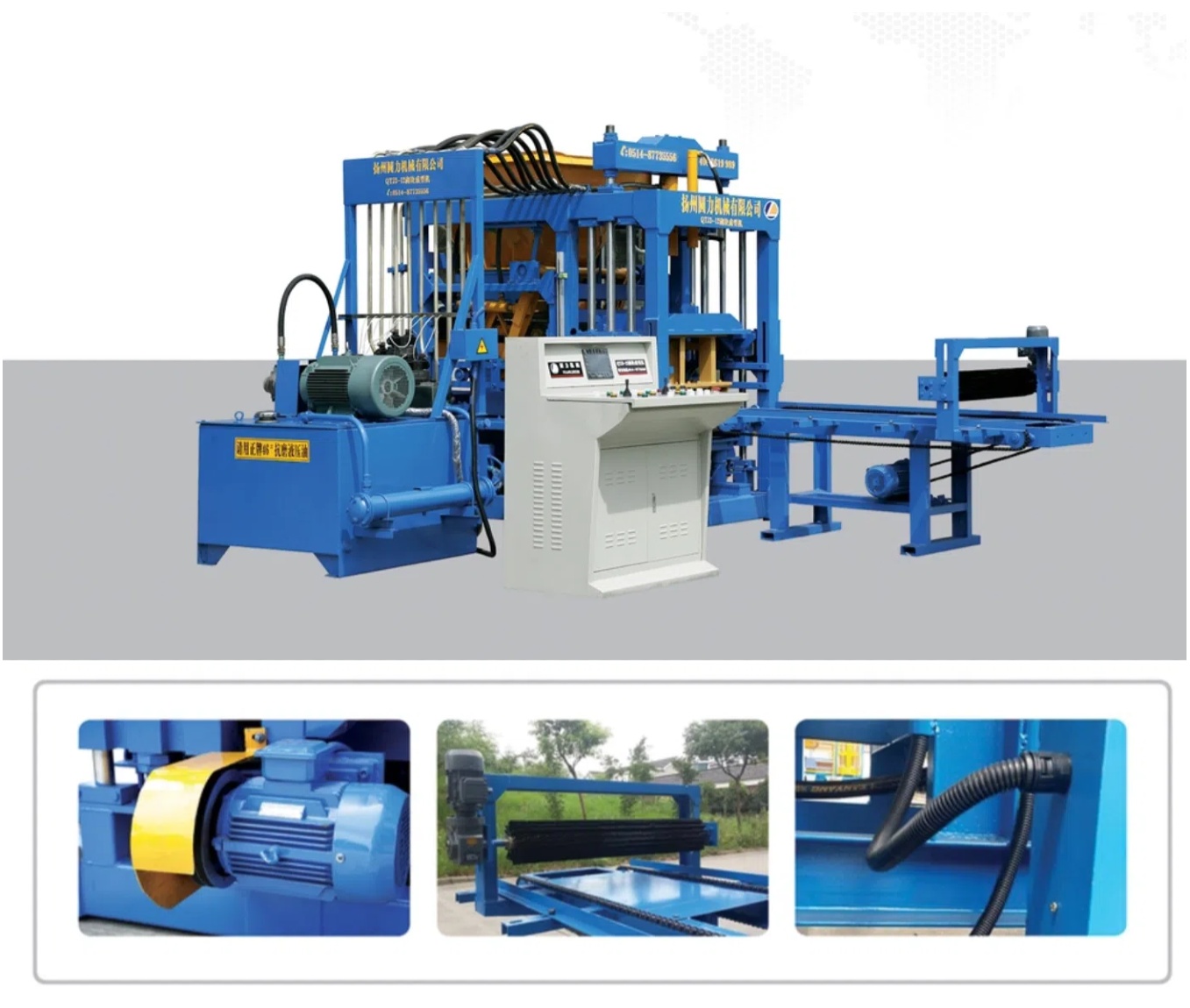

QT3-12小型砌块成型机
Block Making Machine
一、QT3-12小型砌块成型机一机多用更换模具即可生产空心砌块、多孔砖、标砖、路面砖、透水砖、道板砖等10余种不同规格的免烧砖。
二、采用液压传动PC机程序自动和手动控制下料、成型、导出连续完成，运行安全稳定，易于维护。
三、核心部件精工制造，采用抗疲劳设计，延长了主机的使用寿命。
四、激振力强劲，在普通配合比条件下强度可达2.5～15MPa。采用双杆导向方式及配合精良的超长导套，保证了压头及模具的精确运行，外框采用厚壁超强型钢及特殊焊接技术制造。沿用或模变规格，机械使用省时省力，设计合理。结构紧凑、安全可靠，合理利用一套传动机构，完成多种工艺动作，简化了机械构造，便于维护。
五、制作精良，制品质量误差小于1%，强度误差0.5%。
六、强力振动，特别适合生产高强度砌块，成型后即可堆码（3-5层）。彩砖机掺渣量大，产品抗压强度高达MU10.0以上。
七、配用不同模具可生产各种规格，形状的墙体砌块。
主要技术参数
main technical specifications
| 成型周期 Molding cycle |
12-18s | 加料系统电机 Motor of hopper feeding system |
1.5kw |
| 托板尺寸(塑胶) Pallets |
700* 540* 14mm | 振动系统电机 Motor of vibration system |
8kw |
| 振动频率(可调) Vibration frequency (adjustable) |
Max72.5hz | 布料系统电机 Motor of feeding system |
2.2kw |
| 激振力 Exciting force(adjustable) |
Max45kn | 外形尺寸 Dimension |
5300* 1800* 2550mm |
| 料斗容积 Hopper volume |
500L | 整机质量 Weight |
4.95t |
| 总功率 Total power |
28.2kw | 有效成型面积 Effective molding area |
650* 500mm |
| 液压系统电机 Motor of hydraulic system |
15kw |

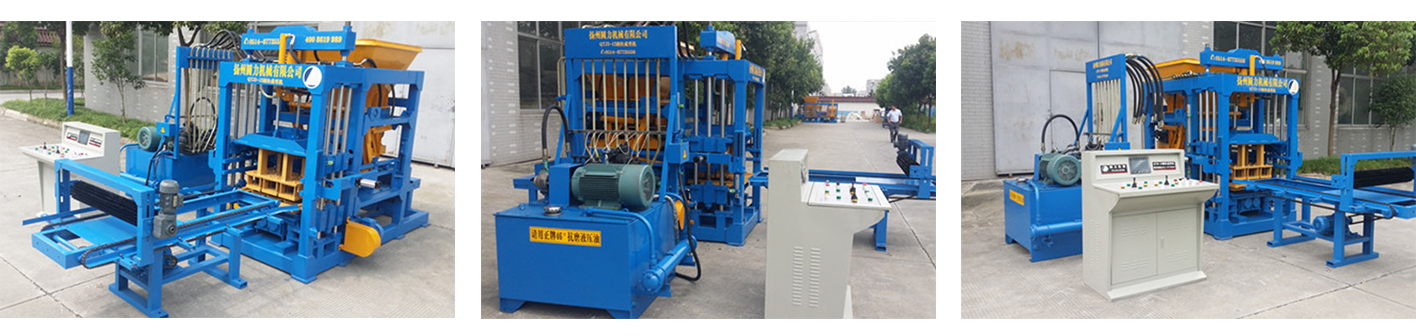

产品实拍
products realshot
QT3-12小型砌块成型机产量
production
| 名称 | 尺寸 | 每模成型 | 成型周期 | 日产量（10小时） |
| 标砖 | 240×115×53mm | 20块 | 12s | 40000块 |
| 多孔砖 | 240×115×90mm | 10块 | 12s | 20000块 |
| 空心砖 | 390×190×190mm | 3块 | 15s | 6000块 |
| 荷兰砖 | 200×100×60mm | 12块 | 20s | 400㎡ |
| Z11六边砖 | 125×60mm | 5块 | 25s | 200㎡ |
生产视频
production video

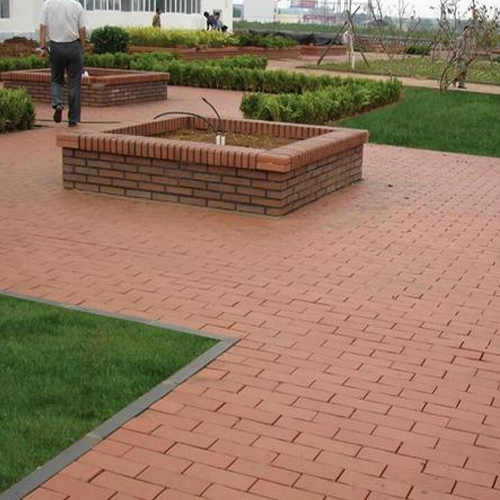

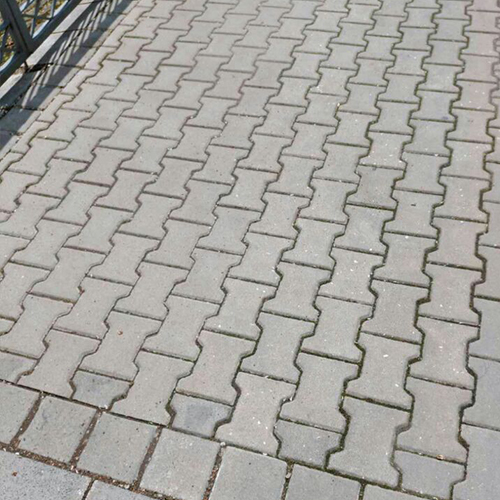

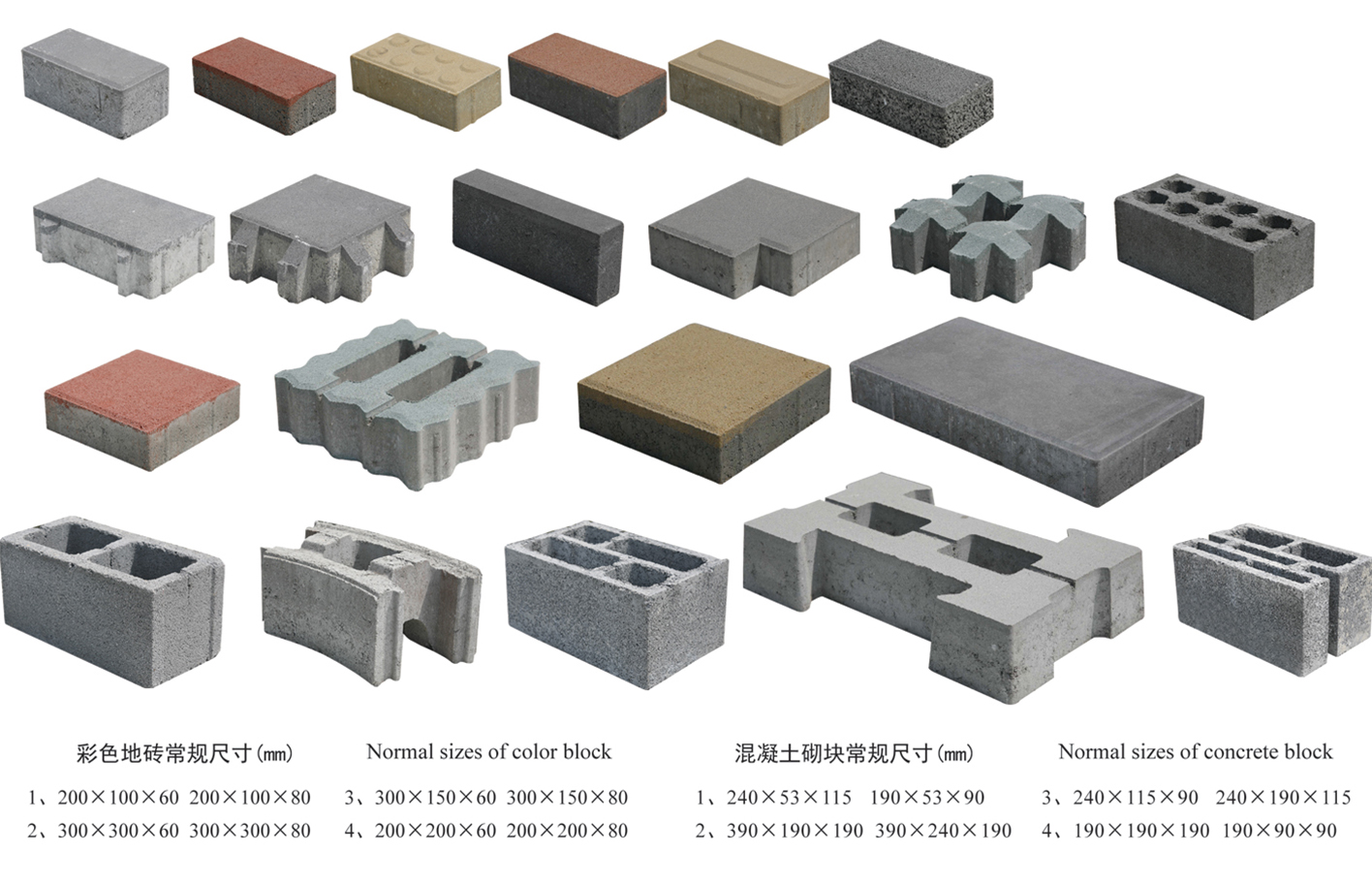

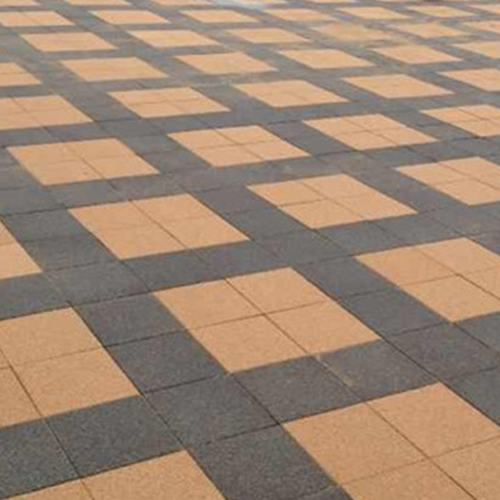

可生产砖形部分展示
type of brick

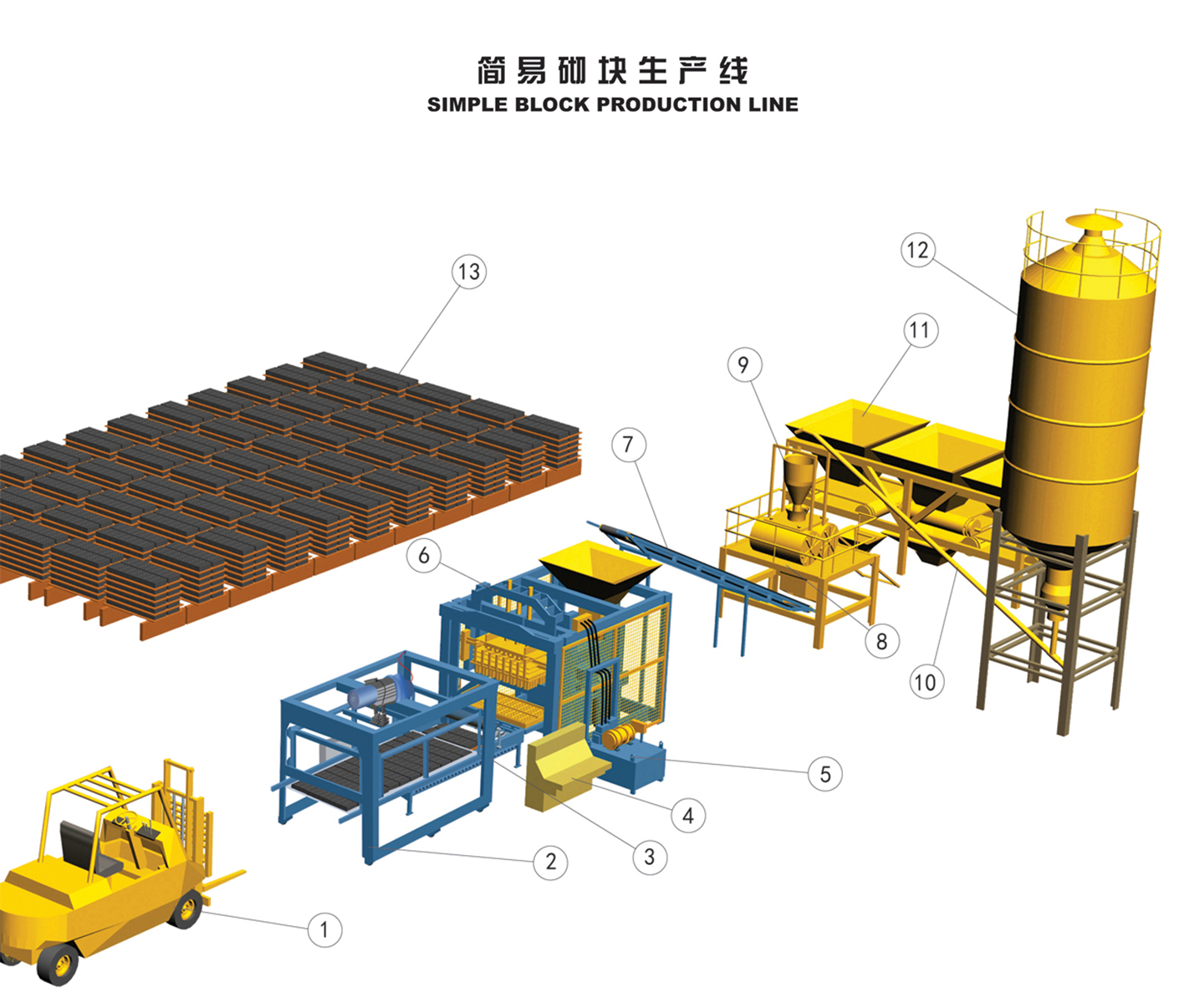

砌块生产解决方案
Production Solutions
| 1、Forklift 叉车 | 2、Stacker 移动堆板机 | 3、Green Block Conveyor砌块输送机 | 4、Control Unit控制系统 |
5、Hydraulic Unit液压系统
|
| 6、Block Making Machine砌块成型机 | 7、Belt Conveyor皮带输送机 | 8、Mixer强制搅拌机 | 9、Cement Scale水泥计量 | 10、Screw Conveyor螺旋输送机 |
|
11、Batching Machine配料机
|
12、Cement Silo水泥仓 |
13、Curing field养护地
|
|

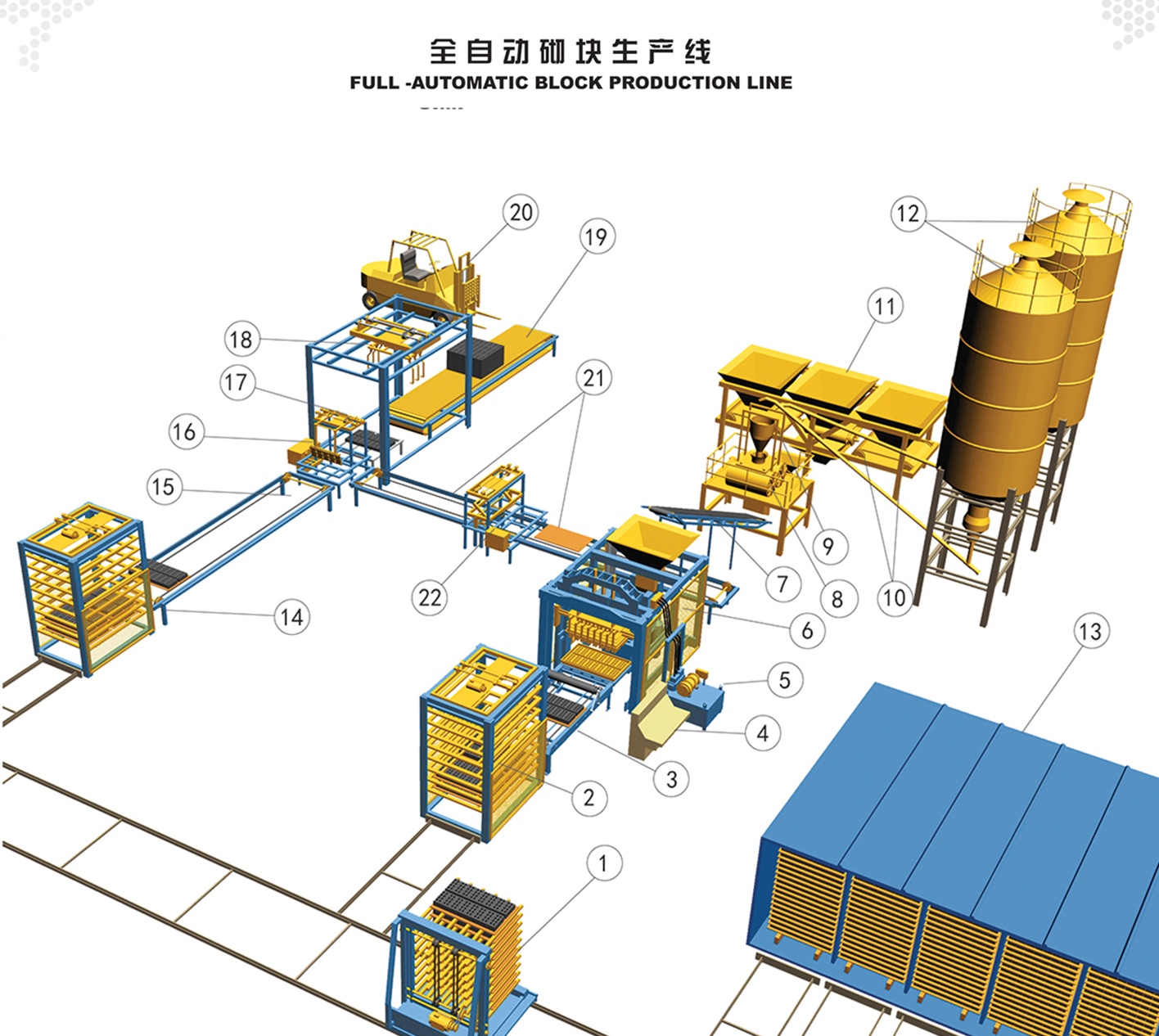

1、FingerCart 窑车
|
2、Stacker 升板机 | 3、Green Block Conveyor砌块输送机 | 4、Control Unit控制系统 | 5、Hydraulie Unit液压系统 |
| 6、Block Making Machine砌块机 | 7、Belt Conveyor皮带输送机 | 8、Mixer 搅拌机 | 9、Cement Scale水泥计量 | 10、Screw Conveyor螺旋输送 |
| 11、Batching Machine配料机 | 12、Cement Silo水泥仓 | 13、Curing field养护地 | 14、Unclevator 降板机 | 15、Cured Block Conveyor降板输送机 |
|
16、Blocks Separator分离机
|
17、Blocks Queue排块机 | 18、 Cuber码垛机 | 19、Cuber Rolling-path堆垛输送机 | 20、Forklift 叉车 |
| 21、Pallets Feeder Line托板供给 | 22、Pallets Turnover托板翻转机 |
