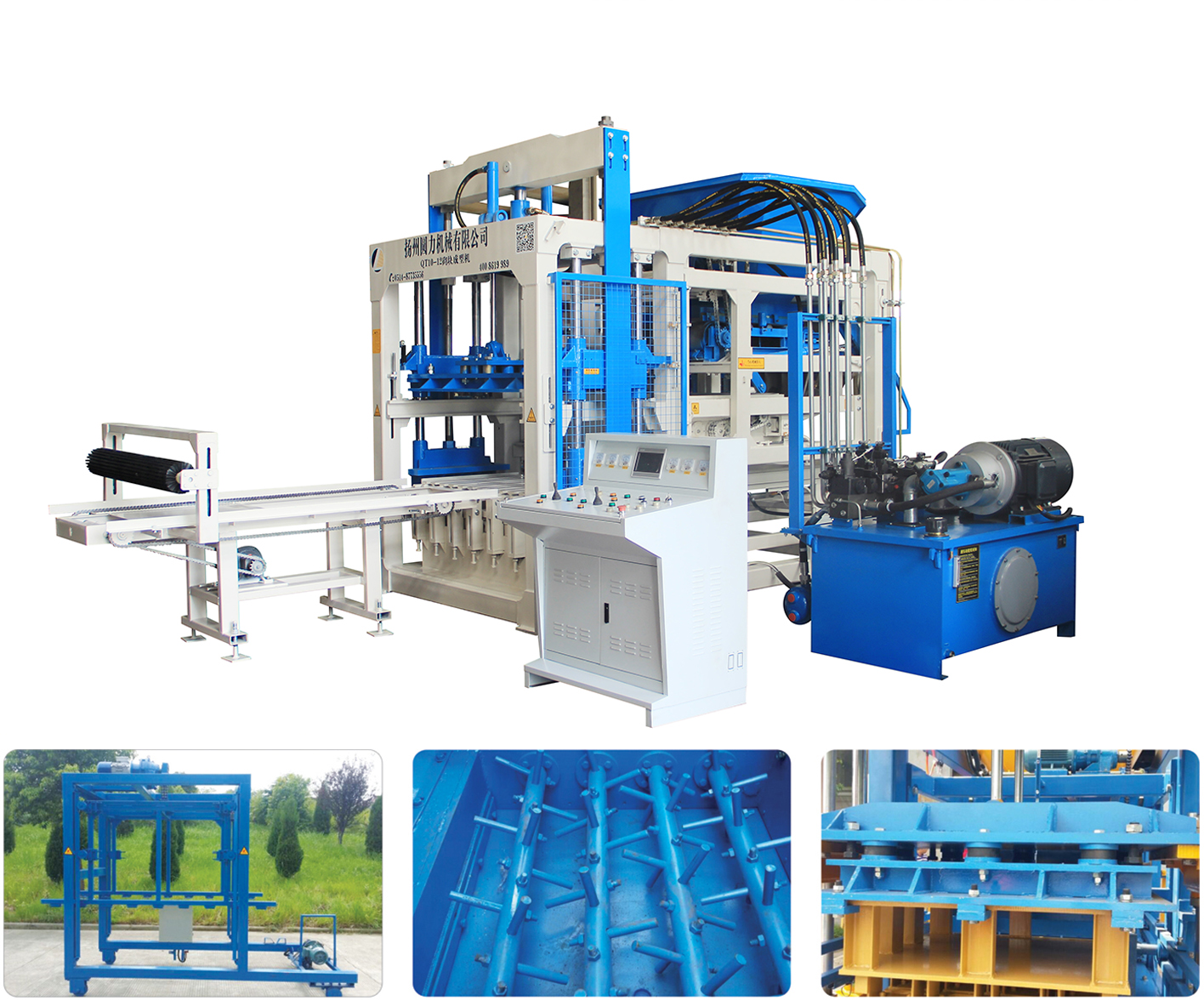

QT10-15全自动砌块成型机
Block Making Machine
1.QTF10-15全自动砌块成型机结构新颖。机体采用超强型钢焊接，设备耐用，且工作性能可靠。
2.QTF10-15全自动砌块成型机超强钢结构设计，广泛采用进口原件，使机体更加平稳、可靠。
3.QTF10-15全自动砌块成型机全程采用PLC智能控制和人机界面对话系统，轻松实现随机信号分析、故障诊断及各种参数设定，保证机器的最佳工作效果。
4.QTF10-15全自动砌块成型机高效、超强的激振系统设计，利用电脑控制液压系统的流量压力，实现垂直同步振动、变频、刹车，并双端合成输出，均衡高效地将振激力传至模箱各部，较大地提高产品密实度和模箱的使用寿命。
5.QTF10-15全自动砌块成型机布料系统采取半封闭网状旋转强制布料，布料均匀而迅速，确保制品强度一致。
6.QTF10-15全自动全自动砌块成型机配备专用的液压码板机，可轻松实现大产量、自动化生产，节省大量人力、养护堆场及流动资金的投入。
主要技术参数
main technical specifications
| 成型周期 Molding cycle |
12-18s | 外形尺寸 Dimension |
7530*2300*3285mm |
| 加料系统电机 Motor of hopper feeding system |
3kw | 料斗容积 Hopper volume |
1100L |
| 托板尺寸（塑胶） Pallets |
1160*850*25mm | 整机重量 Weight |
13.5t |
| 振动系统电机 Motor of vibration system |
22kw | 总功率 Total power |
64kw |
| 振动频率（可调） Vibration frequency (adjustable) |
Max72.5hz | 有效成型面积 Effective molding area |
1110*810mm |
| 布料系统电机 Motor of feeding system |
7.5kw | 液压系统电机 Motor of hydraulic system |
30kw |
| 激振力 Exciting force(adjustable |
Ma130kn |

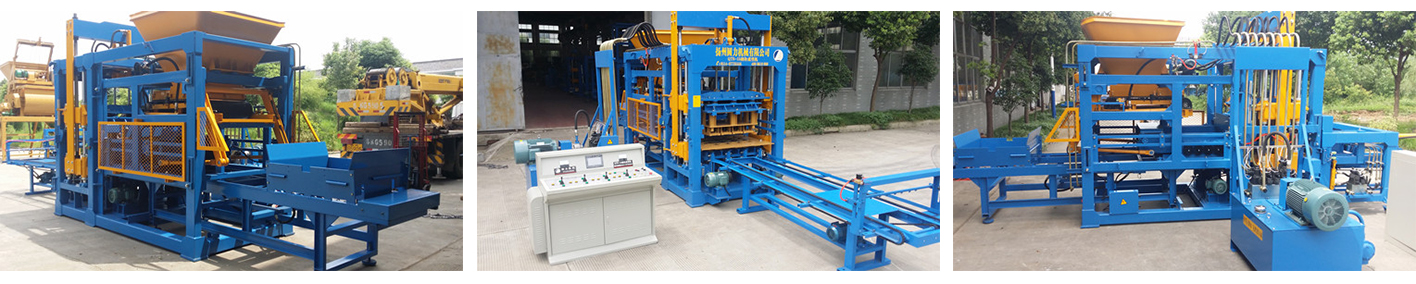

产品实拍
products realshot
QT10-15全自动砌块成型机产量
production
| 名称 | 尺寸 | 每模成型 | 成型周期 | 日产量（8小时） |
| 标砖 | 240×115×53mm | 54块 | 12s | 110000块 |
| 多孔砖 | 240×115×90mm | 27块 | 15s | 55000块 |
| 空心砖 | 390×190×190mm | 10块 | 15s | 20000块 |
| 荷兰砖 | 200×100×60mm | 35块 | 20s | 1000㎡ |
| Z11六边砖 | 125×60mm | 10块 | 20s | 15000块 |
可生产砖形部分展示
type of brick
砌块生产解决方案
Production Solutions
| 1、Forklift 叉车 | 2、Stacker 移动堆板机 | 3、Green Block Conveyor砌块输送机 | 4、Control Unit控制系统 | 5、Hydraulic Unit液压系统 |
| 6、Block Making Machine砌块成型机 | 7、Belt Conveyor皮带输送机 | 8、Mixer强制搅拌机 | 9、Cement Scale水泥计量 | 10、Screw Conveyor螺旋输送机 |
| 11、Batching Machine配料机 | 12、Cement Silo水泥仓 | 13、Curing field养护地 |
| 1、FingerCart 窑车 | 2、Stacker 升板机 | 3、Green Block Conveyor砌块输送机 | 4、Control Unit控制系统 | 5、Hydraulie Unit液压系统 |
| 6、Block Making Machine砌块机 | 7、Belt Conveyor皮带输送机 | 8、Mixer 搅拌机 | 9、Cement Scale水泥计量 | 10、Screw Conveyor螺旋输送 |
| 11、Batching Machine配料机 | 12、Cement Silo水泥仓 | 13、Curing field养护地 | 14、Unclevator 降板机 | 15、Cured Block Conveyor降板输送机 |
| 16、Blocks Separator分离机 | 17、Blocks Queue排块机 | 18、 Cuber码垛机 | 19、Cuber Rolling-path堆垛输送机 | 20、Forklift 叉车 |
| 21、Pallets Feeder Line托板供给 | 22、Pallets Turnover托板翻转机 |
